学校实验室可燃有毒气体探测器与防爆轴流风机怎么连接

文章出处:人气:0发表时间:2018/5/18 10:23:00
学校实验室可燃有毒气体探测器,学校实验室可燃有毒气体探测器与防爆轴流风机怎么连接
可燃气体探测器是可燃气体报警器一个重要的部件,在选择可燃气体报警器之前,应对其使用环境进行了解,并根据具体的使用环境选择合适的可燃气体探测器,或采取适当的措施,减小环境的影响。可燃气体探测器的稳定性有定量指标,在超过使用期后,在使用前应重新进行标定,以确定可燃气体探测器的性能是否发生变化。在某些要求能长期使用而又不能轻易更换或标定的场合,所选用的可燃气体探测器稳定性要求更严格,要能够经受住长时间的考验。

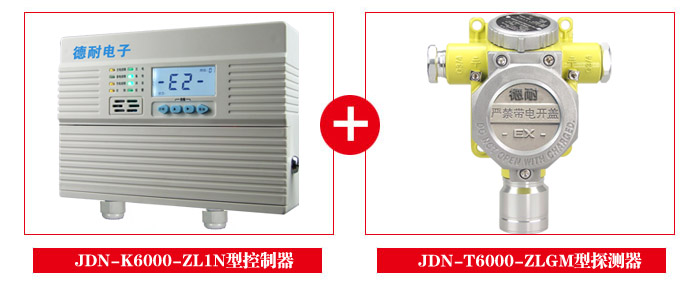

JDN-K6000-ZL1N型学校实验室可燃有毒气体探测器是一款功能实用、操作方便的气体报警控制器,可与我公司的JDN-T6000-ZLGX,JDN-T6000-ZLG,JDN-T6000-ZLX,JDN-T6000-ZL,JDN-T6000-ZLGM型气体探测器配套组成工业用气体报警系统。JDN-K6000-ZL1N型为非防爆产品,安装在非防爆场合,采用壁挂式安装。


JDN-K6000-ZL1N型气体报警控制器

JDN-K6000-ZL1N型气体报警控制器

JDN-K6000-ZL1N型气体报警控制器

JDN-K6000-ZL1N型可燃有毒气体报警控制器特点:
    液晶显示,全中文菜单操作
    自动故障检测,能准确指示故障部位及类型;可自动检索探测器类型和报警点,实现%LEL/PPM/%VOL多类型探测器在同一系统监控,无需设置;
容    量:≤3   内置数据存储,能记录20条报警信息、20开关机时间信息,信息掉电不丢失;
报警方式:声、光报警;
    声音报警:分故障报警,浓度报警两种不同的声音;
    光 报 警:通过LED发光二极管显示出系统状态(报警、故障)、电源状态(主电故障、备电故障、充电故障)
联动输出
    两组继电器输出(容量:5A/250VAC或5A/30VDC)其中左边继电器为联动1,默认为常保持无源开关量;右边继电器为联动2,默认为脉冲无源开关量。内置24V电磁阀电源,可进行24V脉冲打阀,单回路2总线通讯,信号无极性设计,具有自动保护功能,系统抗干扰能力强,布线经济,安装方便
上位通讯接口
   内置 RS485总线通讯接口(RS485总线通讯接口标准Modbus/RTU协议),能实现与上位机控制系统联网,实现异地监控,大大提高可监控的及时性、准确性。
电气
    主电:AC220V±15%,50Hz±1%
    重量:0.9㎏
   尺寸:210mm×150mm×50mm
   备电:3.7VDC/2200mAh
    功 耗:≤10W
    信号传输:M-Bus两总线
    连接线缆:≥RVS 2*2.5mm2(双绞线)
    信号传输距离:≤800m
    报警声音:≥75dB
环境
   工作电压:工作温度: -20℃~+55℃
   工作湿度: ≤93%RH

JDN-K6000-ZL9型气体报警控制器

JDN-K6000-ZL1N型气体报警器

 壁挂式可燃有毒气体报警器=(气体报警控制器)+(多种气体探测器)构成报警系统,气体报警控制器对气体探测器产生的数字信号进行采样,经内部单片机的数据处理后,能实时显示探测器的浓度、状态(声光报警)、物理地址等信息,并输出控制信号。具备完善的故障自检测功能,可实时显示系统和子地址的故障部位和类型(声光报警)

JDN-T6000-ZLGM型气体报警探测器

A、普通款(JDN-T6000-ZLGM型):可以实时监测区域内的可燃/有毒气体浓度,并传送数字信号到控制主机,无特殊要求,以此为默认出货配置。
B、普通+声光报警款(JDN-T6000-ZLGS型):当探测器探测到气体浓度超标时,现场防爆声光报警灯与控制主机同时启动声光报警功能,有利于现场工作人员及时快速的应急处置。

JDN-T6000-ZLG型气体报警探测器

C、状态提示款(JDN-T6000-ZLG型):探测器上的LED状态指示灯模块可以实时显示所监测区域内的可燃/有毒气体状态,此配置适用于现场人员需要实时观测设备实时状态的场所,方便快捷,无需返回到控制主机上查看。
D、状态提示+声光款(JDN-T6000-ZLGS型):探测器上的LED状态指示灯模块可以实时显示所监测区域内的可燃/有毒气体状态,同时当探测到浓度超标时,现场防爆声光报警灯和控制主机同时启动声光报警功能,有利于现场工作人员及时快速的处置。

JDN-T6000-ZLGX型气体报警探测器

E、数字显示款(JDN-T6000-ZLGX型):探测器上的数字显示模块可以实时显示所监测区域内的可燃/有毒气体浓度值,与控制主机浓度值相同,此配置适用于现场人员需要实时观测气体浓度值的场所,方便快捷,无需返回到控制主机上查看。
F、数显+声光款(JDN-T6000-ZLGXS型):探测器上的数字显示模块可以实时显示所监测区域内的可燃/有毒气体浓度值,与控制主机浓度值相同,同时当探测到浓度超标时,现场防爆声光报警灯和控制主机同时启动声光报警功能,有利于现场工作人员及时快速的处置。

可燃有毒气体报警器安装实例

安装方法

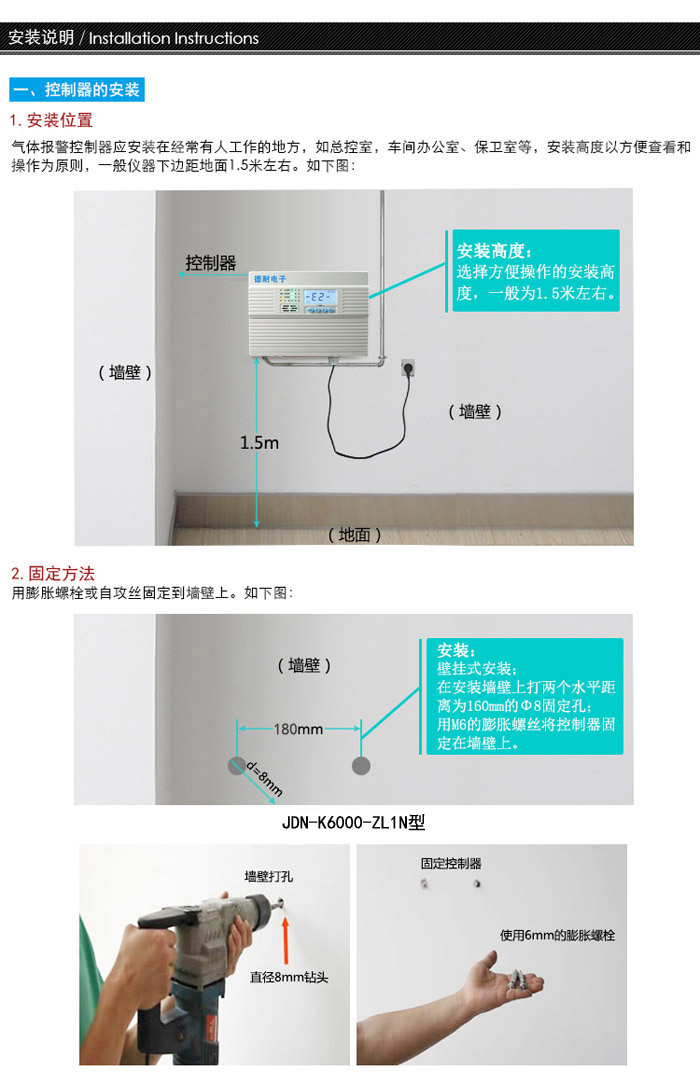

可燃有害气体报警器的控制器需要壁挂式安装在值班室或监控室的墙壁上,距离地面160CM左右即可;可燃有害气体报警器的探测器安装方式有抱管安装、墙壁安装、支架固定安装等方式。探测器的具体安装位置是由气体的比重决定的,具体安装方案如下:

1、当被检测气体密度比重大于空气比重时,气体探测器应安装在距离地面(30~60)cm处,且传感器部位向下。
2、当被检测气体密度比重小于空气比重时,气体探测器应安装在距离顶棚(30~60)cm处,且传感器部位向下。

可燃有害气体报警器探头的安装位置是根据GB50493-2009《石油化工可燃气体检测报警设计规范》相关规定依据检测气体密度及风向确定探测器安装位置应避免探测器安装空气流。
一般情况面积适室内空间依据保护半径均匀布点即探测器安装离释放源距离7.5m内或两探测器水平距离15m内;面积或存量通风部位室内空间应按室外情况布置探测器探测器安装室外应布置燃气体释放源全频率风向风侧与释放源距离宜于15m;探测器布置燃气体释放源全频率风向风侧与释放源距离宜于5m。
检测比空气重气体探测器安装高度应距面0.3~0.6m;检测比空气轻气体探测器安装高度宜高释放源0.5~2m
说明:气体密度于0.97kg/m3(标准状态)即认比空气重气体密度于0.97kg/m3(标准状态)即认比空气轻。

可燃有毒气体报警器安装效果图

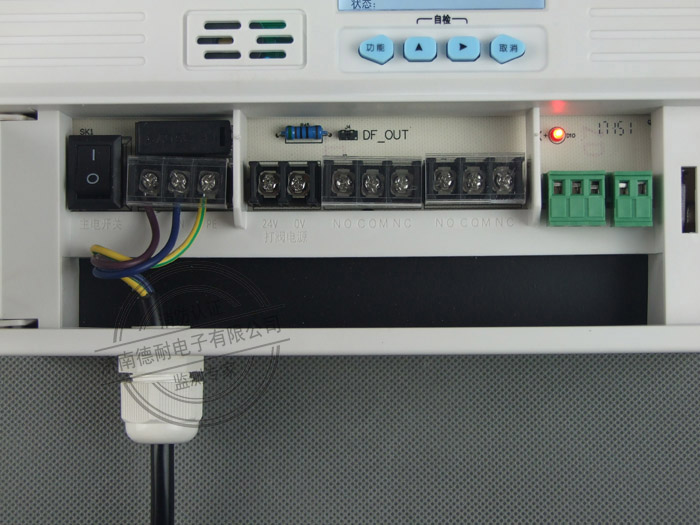

可燃有毒气体报警器使用双绞线

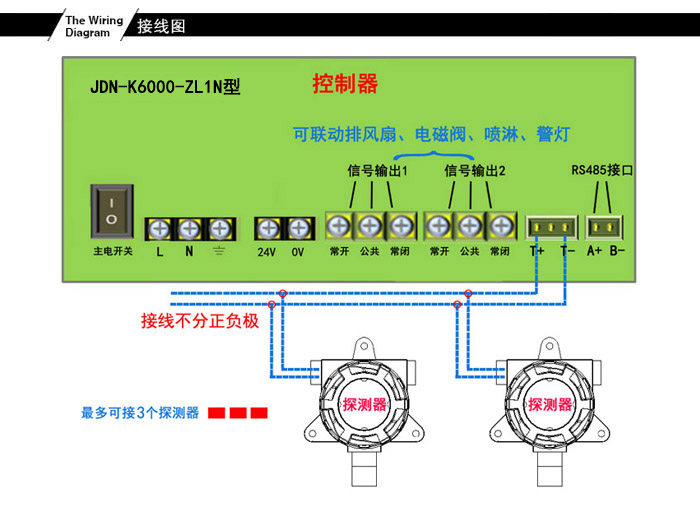

JDN-K6000-ZL1N型气体报警控制器接线图

JDN-K6000-ZL1N型气体报警控制器接线说明

JDN-K6000-ZL1N型气体报警控制器

可燃气体探测器安装图

气体报警器故障说明

气体报警器安装注意事项


本文出处:学校实验室可燃有毒气体探测器学校实验室可燃有毒气体探测器厂家学校实验室可燃有毒气体探测器价格转载请注明出处http://www.rqbjq.com


可燃气体报警器是为了预防气体泄露引发的安全事故而安装的检测仪器,产品广泛应用在石油、化工、钢铁、水利、冶金等行业,在使用过程中,仪器会经常出现常见的故障问题,如何减少这些故障问题的发生那?实际上我们在使用可燃气体报警器的过程中,只要注意下产品需要注意的几个问题,就可以轻易的做到减少仪器故障的发生了,现在做下详细介绍。
