壁挂式三氯乙烷浓度报警器主要安装在哪些场所

文章出处:人气:0发表时间:2018/5/18 10:23:29
壁挂式三氯乙烷浓度报警器,壁挂式三氯乙烷浓度报警器主要安装在哪些场所
可燃气体探测器安装布线要求可燃气体探测器的配线,需用RVS 2x2.5的双绞线。 探测器采用两芯电缆,线径的选择,按距离,探测器数量要求而定。 如有要求,传输线路必需穿金属管维护,金属管应接地。现场环境中探测器和控制器强磁场干扰如:高功率电机,高压电,变电站等应使用抗干扰的屏蔽线,无干扰时则用护套线连接。气体探测器产品安装防爆连接螺纹:G3/4" 内螺纹安装方式:贴壁式、抱管式、穿管式安装固定孔直径为:Φ8mm 探测器安装时应使传感器朝下固定正确连线后,应固定好探测器外盖,以达到防爆要求。

JDN-K6000-ZL9型壁挂式三氯乙烷浓度报警器产品概述
气体报警控制器通过查询方式获得气体探测器信息,经过高速CPU数据处理,通过LCD显示出气体探测器相应的浓度、状态并输出相应的控制信号。
气体报警控制器设计遵循国标GB16808-2008。气体报警控制器外形美观、显示界面清晰、操作简单,产品整机采用模块化结构设计,便于维护。

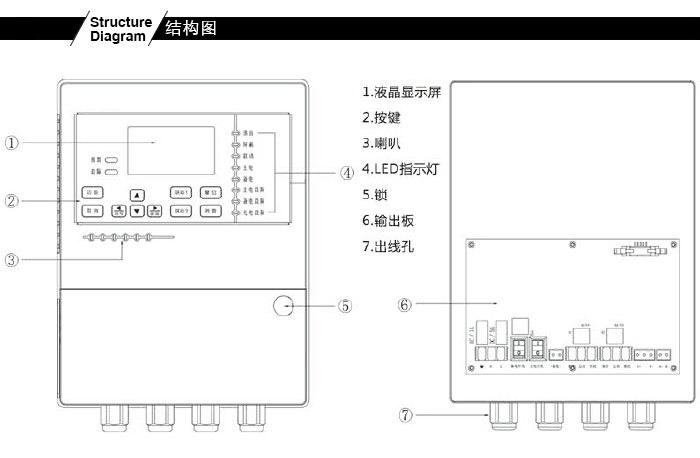

JDN-K6000-ZL9型气体报警控制器

JDN-K6000-ZL9型气体报警控制器

JDN-K6000-ZL9型气体报警控制器

JDN-K6000-ZL9型气体报警控制器

JDN-K6000-ZL9型气体报警控制器

JDN-K6000-ZL9型气体报警控制器

JDN-K6000-ZL9型气体报警控制器主要特点
◆ 工作方式
   M-BUS两总线通讯,负载容量≤9路。
◆ 可靠性高
   CPU采用16位单片机,运行速度快,可靠性高。
◆ 操作方便
   可对在线探测器远程校零,标定。
◆ 安全性高
   多重密码保护,操作级别不同密码不同,安全性高。
◆ 显示直观、清晰
   采用高亮LCD显示,可实时显示控制器工作时间,报警、故障记录。大容量报警,开、关机记录,历史记录掉电不丢失。
◆ 多种信号输出
   2组开关量输出。通过配接模块可选择输出4-20mA,GPRS/GSM,UDP/TCP/HTTP信号。
◆ 安装方便
   专用的安装支架,现场安装方便。
JDN-K6000-ZL9型气体报警控制器技术参数
结构
◆ 重量:1.8㎏
◆ 材质:ABS

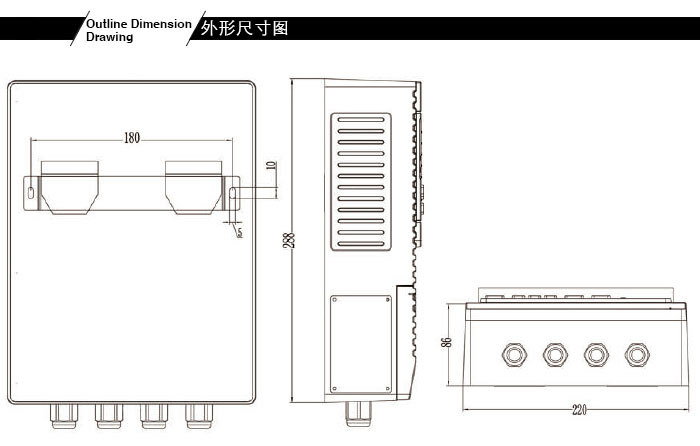

◆ 尺寸:288mm×220mm×86mm
电气
◆ 供电电压:AC220V±15%、50-60Hz
◆ 最大功率: ≤10W
◆ 信号输入:M-BUS信号
◆ 继电器容量:5A/220V
◆ 存储容量:报警记录:1000条
             开机记录:100条
             关机记录:100条
认证
◆ 公安部:消防电子产品合格评定中心
◆ 应用标准:GB16808-2008
环境
◆ IP等级:IP30
◆ 工作温度:0℃~40℃
◆ 湿度范围:10%RH~95%RH
◆ 压力范围:86Kpa~106Kpa
◆ 存储温度:-10℃~50℃
JDN-K6000-ZL9型气体报警控制器产品安装
◆ 配套使用的气体探测器:JDN-T6000-ZL气体探测器、JDN-T6000-ZLG气体探测器、JDN-T6000-ZLGX气体探测器;
◆ 连接气体探测器的数量:可连接1~9只气体探测器;
◆ 与气体探测器接线方式:RVS 2*2.5mm2;
◆ 气体报警控制器为非防爆的产品应安装在监控室或室内安全区域或无爆炸性气体的环境下,采用壁挂式安装;
◆ 安装高度:
   请在墙壁上打上2个直径为5mm的固定孔(水平距离为180mm)。
   将安装板固定在墙壁上。
   将气体报警控制器背面的安装挂钩悬挂在安装板上。

JDN-K6000-ZL9型气体报警控制器

JDN-K6000-ZL9型气体报警控制器

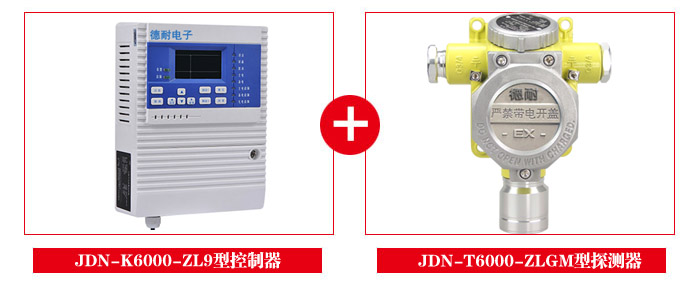

 壁挂式可燃有毒气体报警器=(气体报警控制器)+(多种气体探测器)构成报警系统,气体报警控制器对气体探测器产生的数字信号进行采样,经内部单片机的数据处理后,能实时显示探测器的浓度、状态(声光报警)、物理地址等信息,并输出控制信号。具备完善的故障自检测功能,可实时显示系统和子地址的故障部位和类型(声光报警)

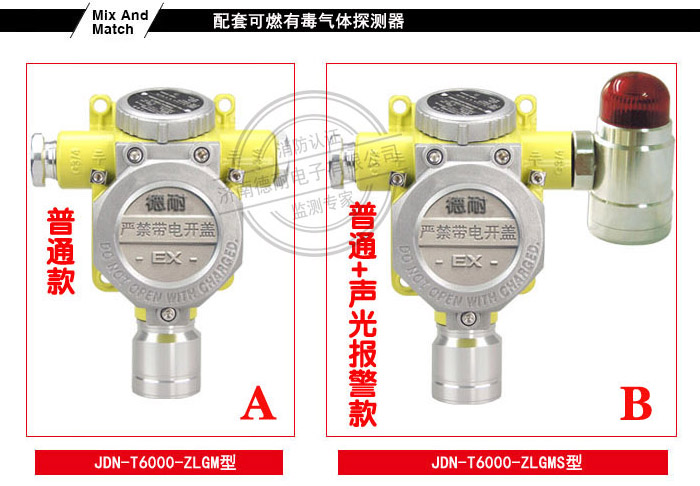

JDN-T6000-ZLGM型气体报警探测器

A、普通款(JDN-T6000-ZLGM型):可以实时监测区域内的可燃/有毒气体浓度,并传送数字信号到控制主机,无特殊要求,以此为默认出货配置。
B、普通+声光报警款(JDN-T6000-ZLGS型):当探测器探测到气体浓度超标时,现场防爆声光报警灯与控制主机同时启动声光报警功能,有利于现场工作人员及时快速的应急处置。

JDN-T6000-ZLG型气体报警探测器

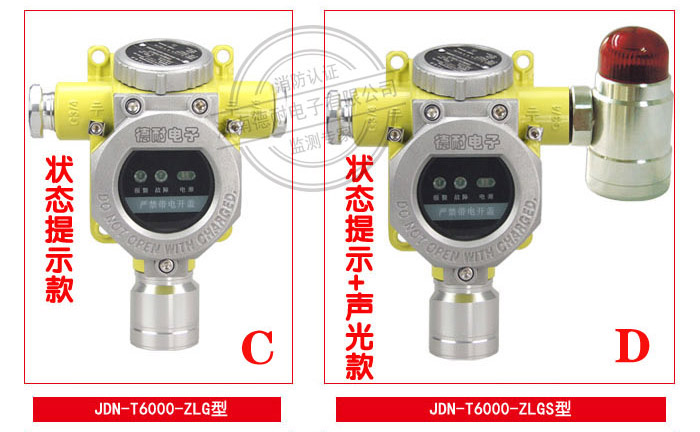

C、状态提示款(JDN-T6000-ZLG型):探测器上的LED状态指示灯模块可以实时显示所监测区域内的可燃/有毒气体状态,此配置适用于现场人员需要实时观测设备实时状态的场所,方便快捷,无需返回到控制主机上查看。
D、状态提示+声光款(JDN-T6000-ZLGS型):探测器上的LED状态指示灯模块可以实时显示所监测区域内的可燃/有毒气体状态,同时当探测到浓度超标时,现场防爆声光报警灯和控制主机同时启动声光报警功能,有利于现场工作人员及时快速的处置。

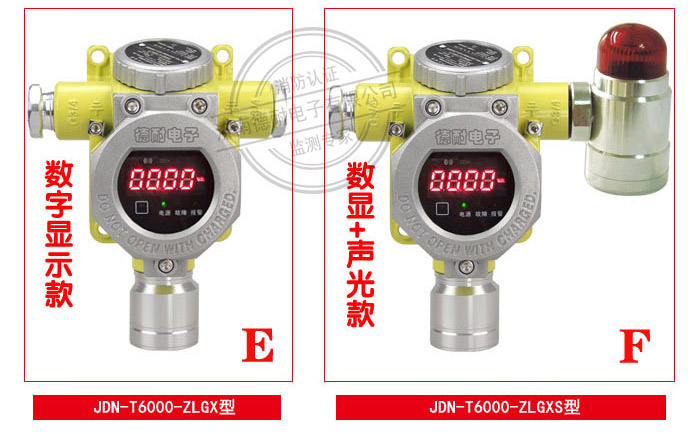

JDN-T6000-ZLGX型气体报警探测器

E、数字显示款(JDN-T6000-ZLGX型):探测器上的数字显示模块可以实时显示所监测区域内的可燃/有毒气体浓度值,与控制主机浓度值相同,此配置适用于现场人员需要实时观测气体浓度值的场所,方便快捷,无需返回到控制主机上查看。
F、数显+声光款(JDN-T6000-ZLGXS型):探测器上的数字显示模块可以实时显示所监测区域内的可燃/有毒气体浓度值,与控制主机浓度值相同,同时当探测到浓度超标时,现场防爆声光报警灯和控制主机同时启动声光报警功能,有利于现场工作人员及时快速的处置。

可燃有毒气体报警器安装实例

安装方法

可燃有害气体报警器的控制器需要壁挂式安装在值班室或监控室的墙壁上,距离地面160CM左右即可;可燃有害气体报警器的探测器安装方式有抱管安装、墙壁安装、支架固定安装等方式。探测器的具体安装位置是由气体的比重决定的,具体安装方案如下:

1、当被检测气体密度比重大于空气比重时,气体探测器应安装在距离地面(30~60)cm处,且传感器部位向下。
2、当被检测气体密度比重小于空气比重时,气体探测器应安装在距离顶棚(30~60)cm处,且传感器部位向下。

可燃有害气体报警器探头的安装位置是根据GB50493-2009《石油化工可燃气体检测报警设计规范》相关规定依据检测气体密度及风向确定探测器安装位置应避免探测器安装空气流。
一般情况面积适室内空间依据保护半径均匀布点即探测器安装离释放源距离7.5m内或两探测器水平距离15m内;面积或存量通风部位室内空间应按室外情况布置探测器探测器安装室外应布置燃气体释放源全频率风向风侧与释放源距离宜于15m;探测器布置燃气体释放源全频率风向风侧与释放源距离宜于5m。
检测比空气重气体探测器安装高度应距面0.3~0.6m;检测比空气轻气体探测器安装高度宜高释放源0.5~2m
说明:气体密度于0.97kg/m3(标准状态)即认比空气重气体密度于0.97kg/m3(标准状态)即认比空气轻。

可燃有毒气体报警器安装效果图

可燃有毒气体报警器使用双绞线

气体报警控制器接线图

可燃气体报警器安装

可燃气体探测器安装图

气体报警器故障说明

气体报警器安装注意事项

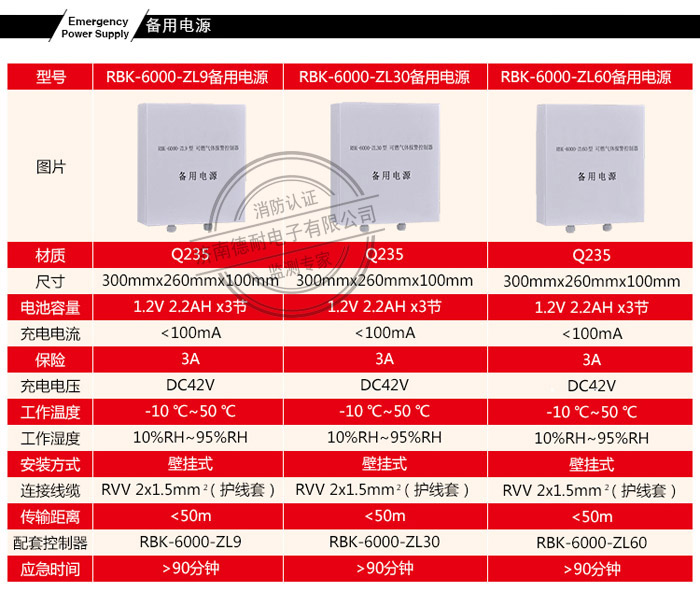

气体报警控制器备用电源

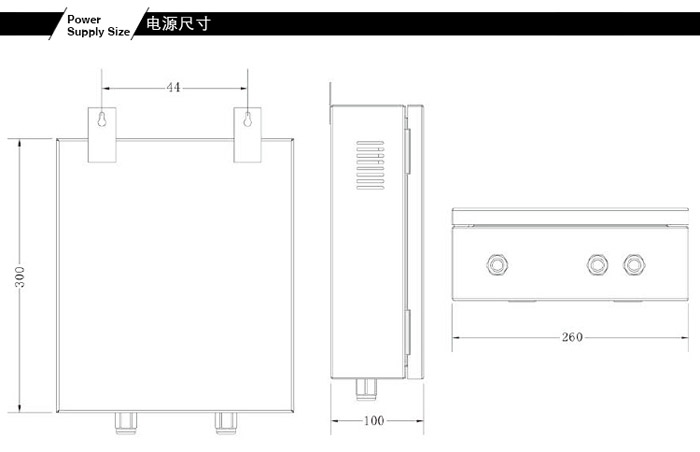

气体报警控制器电源箱

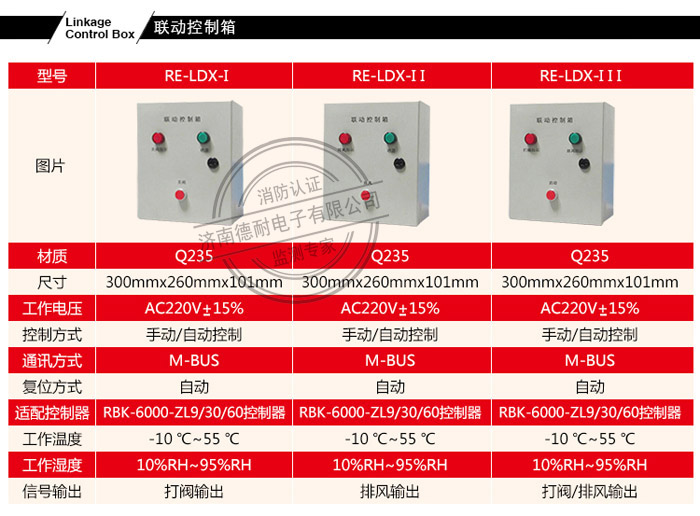

气体报警控制器联动箱

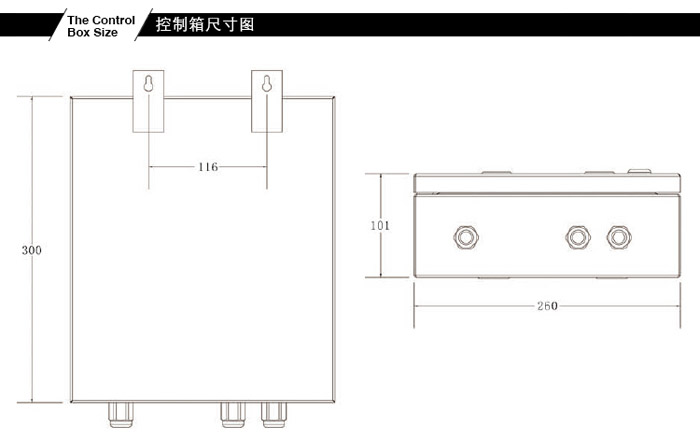

气体报警控制器联动箱尺寸


本文出处:壁挂式三氯乙烷浓度报警器壁挂式三氯乙烷浓度报警器厂家壁挂式三氯乙烷浓度报警器价格转载请注明出处http://www.rqbjq.com


使用过程中,应当注意防爆场所的可燃性气体报警器的设置,如散发可燃气体的甲类厂房应选用防爆型的可燃气体报警器,其防爆等级不应低于现行规范相应的防爆等级要求。使用者使用可燃性气体检测仪还应注意避免 高温、高湿、蒸汽、油烟可到的地方。探测器上勿放置物品或挂置物品。可燃气体报警器接近空调安装 时,将会引起系统的探测出现偏差;探测线路与动力线、照明线等强电线路间距较小,而未加防电磁干 扰措施,系统亦将产生探测偏差。使用者使用可燃性气体检测仪过程中应注意易引起故障的因素,如: 灰尘、高温、潮湿、雨淋等。当安装可燃气体报警器的场所需安装排气扇时,排气扇如与可燃性气体检 测仪相邻设置,泄漏的可燃气体将无法充分扩散到可燃气体报警器附近,造成不能及时探测,怡误战机 。
