固定式甲烷泄漏报警器厂家使用说明书下载

文章出处:人气:0发表时间:2018-5-18 10:25:46
固定式甲烷泄漏报警器,固定式甲烷泄漏报警器厂家使用说明书下载
测试可燃气体报警器是否正常工作的步骤如下: 1、收到购买的可燃气体报警设备后,打开包装,检查各个配件是否配齐(主设备、电源线、说明书、合格装、安装支架、膨胀螺丝等等)。 2、仔细阅读一下说明书,对设备的基本原理、结构、接线方式有个了解,方便下一步的操作。 3、测试过程安排在设备安装之前,以免安装后测试不成功需要拆卸的麻烦。 4、将可燃气体报警器的探测器和控制器用一根相应的线缆连接起来(分线制的报警系统选三芯线缆,总线制的报警系统选四芯线缆)。 5、给可燃气体控制器接上220V电源,此时系统会进入一个预热状态(报警控制器上不断闪烁灯光),带灯光停止闪烁后便可进入测试状态。 6、左手拿着可燃气体探测器,以传感器部位朝下的状态微微抬高。右手持打火机在传感器下方轻轻放些气,如果测试成功的话,此时控制器的液晶屏上会有气体浓度读数不断的上升。在上升到低限报警值时,报警控制器就会发出高分贝报警声音,提示有可燃气体泄漏。 7、随后按下控制器上的的“消音键”,报警声音取消。气体浓度值不断下降,直至降到远点0%LEL。此时完成可燃气体报警器的整个测试过程。测试成功后方可安装使用。

JDN-T6000-ZLG型固定式甲烷泄漏报警器配套使用的控制器:JDN-K6000-ZL60、JDN-K6000-ZL30、JDN-K6000-ZL9型气体报警控制器。

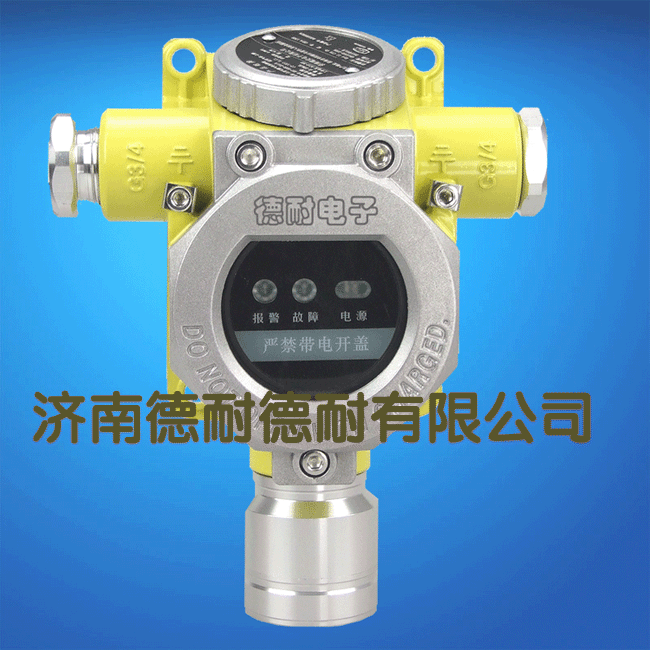

JDN-T6000-ZLG型气体探测器

JDN-T6000-ZLG型气体探测器

JDN-T6000-ZLG型气体探测器

JDN-T6000-ZLG型气体探测器

JDN-T6000-ZLG型气体探测器

JDN-T6000-ZLG型气体探测器

JDN-T6000-ZLG型气体探测器分为:JDN-T6000-ZLG/A可燃气体探测器JDN-T6000-ZLG/B有毒气体探测器。

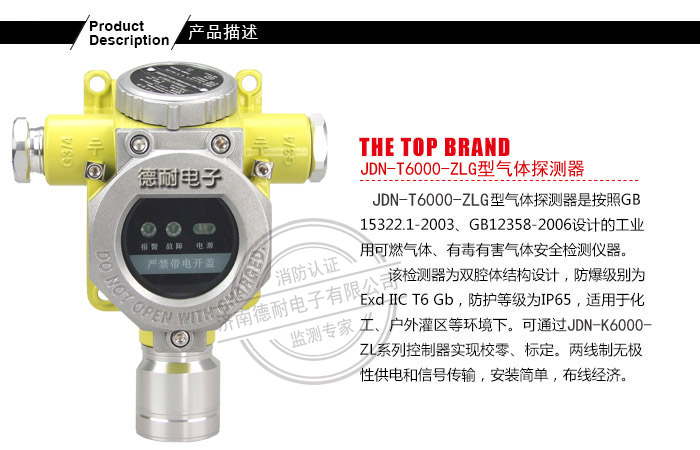

JDN-T6000-ZLG型气体探测器产品概述
JDN-T6000-ZLG型气体探测器是按照GB15322.1-2003、GB12358-2006设计的工业用可燃气体、有毒有害气体安全检测仪器。
该探测器为双腔体结构设计,防爆等级为Exd II CT6 Gb,防护等级为IP65,适用于化工、户外灌区等环境下。可通过JDN-K6000-ZL系列控制器实现校零、标定。两线制无极性供电和信号传输,安装简单,布线经济。
JDN-T6000-ZLG型气体探测器主要特点
◆ 测量准确
   传感器采用进口气体敏感元件,精度高,零点漂移小,抗中毒性能好。
◆ 防爆型设计
   可用于工厂条件的1、2区危险场合。
◆ 维修方便
   传感器采用数字化模组设计,现场更换时无需校零、标定。
◆ 声光报警(选配)
   可选择配接RAS-6000型防爆声光报警灯,实现现场声光报警。
◆ 防水设计
   专业的双腔体结构设计,适用于户外环境。
JDN-T6000-ZLG型气体探测器技术参数
电气
◆ 供电电源:DC36V±15%
◆ 最大功率:<1W
◆ 通讯方式:M-BUS 总线
◆ 信号输出:一组无源常开信号
◆ 连接线缆:RVS 2×2.5mm2
◆ 准确度:±5%FS
◆ 检测原理:催化燃烧式、电化学式、红外式、半导体式
◆ 响应时间:催化燃烧式 T90<30s
             电化学式   T90<60s
             红外式     T90<90s
             半导体式   T90<60s
认证
◆ 天津:Exd II C T6 Gb
◆ 公安部:消防产品合格评定中心
◆ 应用标准:GB15322.1-2003,GB12358-2006
环境
◆ IP等级:IP65
◆ 工作温度:-40℃~70℃
◆ 湿度范围:10%RH~95%RH
◆ 压力范围:86Kpa~106Kpa
◆ 存储温度:-25℃~55℃
JDN-T6000-ZLG型气体探测器产品安装
◆ 材料:铸铝
◆ 防爆连接螺纹:G3/4" 内螺纹
◆ 外形尺寸:190mm×130mm×75mm
◆ 重量:1.5kg
◆ 安装方式:贴壁式、抱管式、穿管式
◆ 配套使用的气体报警控制器:JDN-K6000-ZL1N型气体报警控制器、JDN-K6000-ZL9型气体报警控制器、JDN-K6000-ZL30型气体报警控制器、JDN-K6000-ZL60型气体报警控制器
◆ 安装固定孔直径为:Φ8mm
◆ 气体探测器安装时应使传感器朝下固定
◆ 正确连线后,应固定好气体探测器外盖,以达到防爆要求

JDN-T6000-ZL型气体探测器可燃气体报警器

 壁挂式可燃有毒气体报警器=(气体报警控制器)+(多种气体探测器)构成报警系统,气体报警控制器对气体探测器产生的数字信号进行采样,经内部单片机的数据处理后,能实时显示探测器的浓度、状态(声光报警)、物理地址等信息,并输出控制信号。具备完善的故障自检测功能,可实时显示系统和子地址的故障部位和类型(声光报警)

JDN-T6000-ZL型气体探测器

JDN-T6000-ZL型气体探测器

产品概述
    JDN-K6000-ZL可燃有毒气体控制器通过查询方式获得探测器信息,经过高速CPU数据处理,通过LCD显示出探测器相应的浓度、状态并输出相应的控制信号。
    本产品设计遵循国标GB16808-2008。控制器外形美观、显示界面清晰、操作简单,产品整机采用模块化结构设计,便于维护。
主要特点
◆ 工作方式
   M-BUS两总线通讯,负载容量JDN-K6000-ZL1N ≤3路,JDN-K6000-ZL9 ≤9路,JDN-K6000-ZL30≤30路,JDN-K6000-ZL60≤60路。
◆ 可靠性高
   CPU采用16位单片机,运行速度快,可靠性高。
◆ 操作方便
   可对在线探测器远程校零,标定。
◆ 安全性高
   多重密码保护,操作级别不同密码不同,安全性高。
◆ 显示直观、清晰
   采用高亮LCD显示,可实时显示控制器工作时间,报警、故障记录。大容量报警,开、关机记录,历史记录掉电不丢失。
◆ 多种信号输出
   2组开关量输出。通过配接模块可选择输出4-20mA,GPRS/GSM,UDP/TCP/HTTP信号。
   选配设备
1、10组继电器触点信号输出(选配):
 选配MK-ZL-W10执行器,可输出10组无源(或有源,可根据需求定制)开关量信号,实现分区控制器
2、输出标准modbus/RTU协议的485信号(选配):
 可输出标准modbus/RTU协议的RS485信号,能与上位机控制系统联网,实现异地监控。
3、输出4-20mA信号(选配):
 可输出4-20mA,能与上位机控制系统联网,实现异地监控。
4、GPRS/GSM数据传输模块(选配):
 可将控制器的数据传到上位机实现集中监控,同时可以在浓度发生报警后发短信给负责人。
◆ 安装方便
   专用的安装支架,现场安装方便。
技术参数
结构
◆ 重量:JDN-K6000-ZL1N:1.2㎏
         JDN-K6000-ZL9 :1.8㎏
         JDN-K6000-ZL30:3.4㎏
         JDN-K6000-ZL60:4.4㎏
◆ 材质:ABS或Q235+ABS
◆ 尺寸:JDN-K6000-ZL1N:210mm×150mm×50mm
         JDN-K6000-ZL9 :288mm×220mm×86mm
         JDN-K6000-ZL30:320mm×250mm×94mm
         JDN-K6000-ZL60:290mm×380mm×94mm
电气
◆ 供电电压:AC220V±15%、50-60Hz
◆ 最大功率: ≤10W
◆ 信号输入:M-BUS信号
◆ 继电器容量:5A/220V
◆ 存储容量:报警记录:1000条
             开机记录:100条
             关机记录:100条
认证
◆ 公安部:消防电子产品合格评定中心
◆ 应用标准:GB16808-2008
环境
◆ IP等级:IP30
◆ 工作温度:0℃~40℃
◆ 湿度范围:10%RH~95%RH
◆ 压力范围:86Kpa~106Kpa
◆ 存储温度:-10℃~50℃
产品安装
◆ 配套使用的探测器:JDN-T6000-ZL型、JDN-T6000-ZLGM型、JDN-T6000-ZLG型、JDN-T6000-ZLGX型气体探测器;
◆ 连接探测器的数量:JDN-K6000-ZL1N型可连接1~3只气体探测器;
                     JDN-K6000-ZL9型可连接1~9只气体探测器;
                     JDN-K6000-ZL30型可连接1~30只气体探测器;
                     JDN-K6000-ZL60型可连接1~60只气体探测器;
◆ 与气体探测器接线方式:RVS 2*2.5mm2;
◆ 气体报警控制器为非防爆的产品应安装在监控室或室内安全区域或无爆炸性气体的环境下,采用壁挂式安装;
◆ 安装高度:
   请在墙壁上打上2个直径为5mm的固定孔(水平距离为180mm)。
   将安装板固定在墙壁上。
   将控制器背面的安装挂钩悬挂在安装板上。

可燃有毒气体报警器安装实例

安装方法

可燃有害气体报警器的控制器需要壁挂式安装在值班室或监控室的墙壁上,距离地面160CM左右即可;可燃有害气体报警器的探测器安装方式有抱管安装、墙壁安装、支架固定安装等方式。探测器的具体安装位置是由气体的比重决定的,具体安装方案如下:

1、当被检测气体密度比重大于空气比重时,气体探测器应安装在距离地面(30~60)cm处,且传感器部位向下。
2、当被检测气体密度比重小于空气比重时,气体探测器应安装在距离顶棚(30~60)cm处,且传感器部位向下。

可燃有害气体报警器探头的安装位置是根据GB50493-2009《石油化工可燃气体检测报警设计规范》相关规定依据检测气体密度及风向确定探测器安装位置应避免探测器安装空气流。
一般情况面积适室内空间依据保护半径均匀布点即探测器安装离释放源距离7.5m内或两探测器水平距离15m内;面积或存量通风部位室内空间应按室外情况布置探测器探测器安装室外应布置燃气体释放源全频率风向风侧与释放源距离宜于15m;探测器布置燃气体释放源全频率风向风侧与释放源距离宜于5m。
检测比空气重气体探测器安装高度应距面0.3~0.6m;检测比空气轻气体探测器安装高度宜高释放源0.5~2m
说明:气体密度于0.97kg/m3(标准状态)即认比空气重气体密度于0.97kg/m3(标准状态)即认比空气轻。

可燃有毒气体报警器安装效果图

可燃有毒气体报警器使用双绞线

可燃气体探测器安装图

气体报警器故障说明

气体报警器安装注意事项


本文出处:固定式甲烷泄漏报警器固定式甲烷泄漏报警器厂家固定式甲烷泄漏报警器价格转载请注明出处http://www.rqbjq.com


当你在使用中遇到可燃气体报警器报警了怎么办? 这个时候要沉着冷静,千万别开灯!千万别点火!千万别拔可燃气体报警器插销!一下几点应该注意: 1、您首先关闭燃气总阀门,并立即开窗通风。 2、等到室内燃气浓度降下来后,报警声会自动停止。 3、在没找出泄漏原因时,不要开总阀门。人不在家时可燃气体报警器报警了怎么办?
