学校实验室可燃气体报警器的常见故障及处理方法

文章出处:人气:0发表时间:2018/5/18 10:24:54
学校实验室可燃气体报警器,学校实验室可燃气体报警器的常见故障及处理方法
当气体泄漏并达到一定浓度时探测报警器会立即发出声、光报警信号。当探测器周围空气中可燃气体浓度降低并消失后,探测报警器会自动停止报警声响,红色指示灯熄灭,探测器回到正常监测状态,绿色指示灯发亮。本探测报警器如采用与外接排风扇联接方式,则在报警时能立刻自动打开排风扇,排除泄漏气体。如采用与切断器或电磁阀联接控制时则能立刻自动关闭燃气管线开关阀,切断气源以防止由于可燃气体报警器有可能发生的燃烧和爆燃事故的发生,确保您的家庭、生命、财产的安全。

JDN-T6000-ZLGM型学校实验室可燃气体报警器配套使用的控制器:JDN-K6000-ZL60、JDN-K6000-ZL30、JDN-K6000-ZL9型气体报警控制器。

JDN-T6000-ZLGM型气体探测器

JDN-T6000-ZLGM型气体探测器

JDN-T6000-ZLGM型气体探测器

JDN-T6000-ZLGM型气体探测器

JDN-T6000-ZLGM型气体探测器

JDN-T6000-ZLGM型气体探测器

JDN-T6000-ZLGM型气体探测器分为:JDN-T6000-ZLG/A可燃气体探测器JDN-T6000-ZLG/B有毒气体探测器。
JDN-T6000-ZLGM型气体探测器产品概述
JDN-T6000-ZLGM型气体探测器是按照GB15322.1-2003、GB12358-2006设计的工业用可燃气体、有毒有害气体安全检测仪器。
该探测器为双腔体结构设计,防爆等级为Exd II CT6 Gb,防护等级为IP65,适用于化工、户外灌区等环境下。可通过JDN-K6000-ZL系列控制器实现校零、标定。两线制无极性供电和信号传输,安装简单,布线经济。
JDN-T6000-ZLGM型气体探测器主要特点
◆ 测量准确
   传感器采用进口气体敏感元件,精度高,零点漂移小,抗中毒性能好。
◆ 防爆型设计
   可用于工厂条件的1、2区危险场合。
◆ 维修方便
   传感器采用数字化模组设计,现场更换时无需校零、标定。
◆ 声光报警(选配)
   可选择配接RAS-6000型防爆声光报警灯,实现现场声光报警。
◆ 防水设计
   专业的双腔体结构设计,适用于户外环境。
JDN-T6000-ZLGM型气体探测器技术参数
电气
◆ 供电电源:DC36V±15%
◆ 最大功率:<1W
◆ 通讯方式:M-BUS 总线
◆ 信号输出:一组无源常开信号
◆ 连接线缆:RVS 2×2.5mm2
◆ 准确度:±5%FS
◆ 检测原理:催化燃烧式、电化学式、红外式、半导体式
◆ 响应时间:催化燃烧式 T90<30s
             电化学式   T90<60s
             红外式     T90<90s
             半导体式   T90<60s
认证
◆ 天津:Exd II C T6 Gb
◆ 公安部:消防产品合格评定中心
◆ 应用标准:GB15322.1-2003,GB12358-2006
环境
◆ IP等级:IP65
◆ 工作温度:-40℃~70℃
◆ 湿度范围:10%RH~95%RH
◆ 压力范围:86Kpa~106Kpa
◆ 存储温度:-25℃~55℃
JDN-T6000-ZLGM型气体探测器产品安装
◆ 材料:铸铝
◆ 防爆连接螺纹:G3/4" 内螺纹

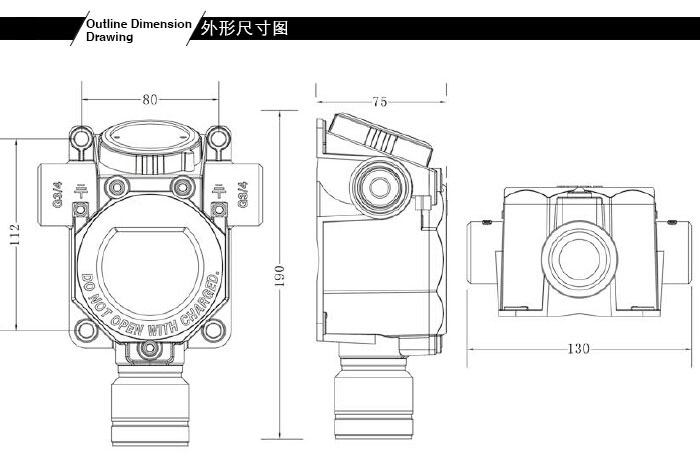

◆ 外形尺寸:190mm×130mm×75mm
◆ 重量:1.5kg
◆ 安装方式:贴壁式、抱管式、穿管式
◆ 配套使用的气体报警控制器:JDN-K6000-ZL1N型气体报警控制器、JDN-K6000-ZL9型气体报警控制器、JDN-K6000-ZL30型气体报警控制器、JDN-K6000-ZL60型气体报警控制器
◆ 安装固定孔直径为:Φ8mm
◆ 气体探测器安装时应使传感器朝下固定

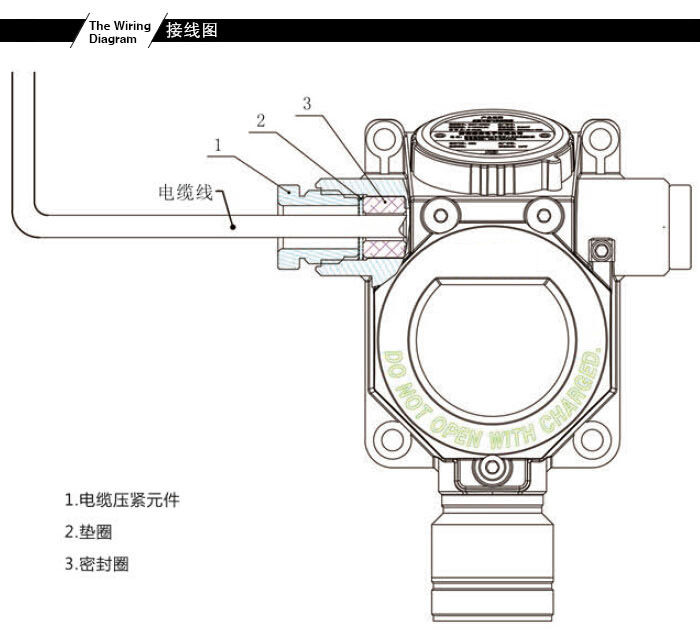

◆ 正确连线后,应固定好气体探测器外盖,以达到防爆要求

JDN-T6000-ZL型气体探测器可燃气体报警器

 壁挂式可燃有毒气体报警器=(气体报警控制器)+(多种气体探测器)构成报警系统,气体报警控制器对气体探测器产生的数字信号进行采样,经内部单片机的数据处理后,能实时显示探测器的浓度、状态(声光报警)、物理地址等信息,并输出控制信号。具备完善的故障自检测功能,可实时显示系统和子地址的故障部位和类型(声光报警)

JDN-T6000-ZL型气体探测器

JDN-T6000-ZL型气体探测器

产品概述
    JDN-K6000-ZL可燃有毒气体控制器通过查询方式获得探测器信息,经过高速CPU数据处理,通过LCD显示出探测器相应的浓度、状态并输出相应的控制信号。
    本产品设计遵循国标GB16808-2008。控制器外形美观、显示界面清晰、操作简单,产品整机采用模块化结构设计,便于维护。
主要特点
◆ 工作方式
   M-BUS两总线通讯,负载容量JDN-K6000-ZL1N ≤3路,JDN-K6000-ZL9 ≤9路,JDN-K6000-ZL30≤30路,JDN-K6000-ZL60≤60路。
◆ 可靠性高
   CPU采用16位单片机,运行速度快,可靠性高。
◆ 操作方便
   可对在线探测器远程校零,标定。
◆ 安全性高
   多重密码保护,操作级别不同密码不同,安全性高。
◆ 显示直观、清晰
   采用高亮LCD显示,可实时显示控制器工作时间,报警、故障记录。大容量报警,开、关机记录,历史记录掉电不丢失。
◆ 多种信号输出
   2组开关量输出。通过配接模块可选择输出4-20mA,GPRS/GSM,UDP/TCP/HTTP信号。
   选配设备
1、10组继电器触点信号输出(选配):
 选配MK-ZL-W10执行器,可输出10组无源(或有源,可根据需求定制)开关量信号,实现分区控制器
2、输出标准modbus/RTU协议的485信号(选配):
 可输出标准modbus/RTU协议的RS485信号,能与上位机控制系统联网,实现异地监控。
3、输出4-20mA信号(选配):
 可输出4-20mA,能与上位机控制系统联网,实现异地监控。
4、GPRS/GSM数据传输模块(选配):
 可将控制器的数据传到上位机实现集中监控,同时可以在浓度发生报警后发短信给负责人。
◆ 安装方便
   专用的安装支架,现场安装方便。
技术参数
结构
◆ 重量:JDN-K6000-ZL1N:1.2㎏
         JDN-K6000-ZL9 :1.8㎏
         JDN-K6000-ZL30:3.4㎏
         JDN-K6000-ZL60:4.4㎏
◆ 材质:ABS或Q235+ABS
◆ 尺寸:JDN-K6000-ZL1N:210mm×150mm×50mm
         JDN-K6000-ZL9 :288mm×220mm×86mm
         JDN-K6000-ZL30:320mm×250mm×94mm
         JDN-K6000-ZL60:290mm×380mm×94mm
电气
◆ 供电电压:AC220V±15%、50-60Hz
◆ 最大功率: ≤10W
◆ 信号输入:M-BUS信号
◆ 继电器容量:5A/220V
◆ 存储容量:报警记录:1000条
             开机记录:100条
             关机记录:100条
认证
◆ 公安部:消防电子产品合格评定中心
◆ 应用标准:GB16808-2008
环境
◆ IP等级:IP30
◆ 工作温度:0℃~40℃
◆ 湿度范围:10%RH~95%RH
◆ 压力范围:86Kpa~106Kpa
◆ 存储温度:-10℃~50℃
产品安装
◆ 配套使用的探测器:JDN-T6000-ZL型、JDN-T6000-ZLGM型、JDN-T6000-ZLG型、JDN-T6000-ZLGX型气体探测器;
◆ 连接探测器的数量:JDN-K6000-ZL1N型可连接1~3只气体探测器;
                     JDN-K6000-ZL9型可连接1~9只气体探测器;
                     JDN-K6000-ZL30型可连接1~30只气体探测器;
                     JDN-K6000-ZL60型可连接1~60只气体探测器;
◆ 与气体探测器接线方式:RVS 2*2.5mm2;
◆ 气体报警控制器为非防爆的产品应安装在监控室或室内安全区域或无爆炸性气体的环境下,采用壁挂式安装;
◆ 安装高度:
   请在墙壁上打上2个直径为5mm的固定孔(水平距离为180mm)。
   将安装板固定在墙壁上。
   将控制器背面的安装挂钩悬挂在安装板上。

可燃有毒气体报警器安装实例

安装方法

可燃有害气体报警器的控制器需要壁挂式安装在值班室或监控室的墙壁上,距离地面160CM左右即可;可燃有害气体报警器的探测器安装方式有抱管安装、墙壁安装、支架固定安装等方式。探测器的具体安装位置是由气体的比重决定的,具体安装方案如下:

1、当被检测气体密度比重大于空气比重时,气体探测器应安装在距离地面(30~60)cm处,且传感器部位向下。
2、当被检测气体密度比重小于空气比重时,气体探测器应安装在距离顶棚(30~60)cm处,且传感器部位向下。

可燃有害气体报警器探头的安装位置是根据GB50493-2009《石油化工可燃气体检测报警设计规范》相关规定依据检测气体密度及风向确定探测器安装位置应避免探测器安装空气流。
一般情况面积适室内空间依据保护半径均匀布点即探测器安装离释放源距离7.5m内或两探测器水平距离15m内;面积或存量通风部位室内空间应按室外情况布置探测器探测器安装室外应布置燃气体释放源全频率风向风侧与释放源距离宜于15m;探测器布置燃气体释放源全频率风向风侧与释放源距离宜于5m。
检测比空气重气体探测器安装高度应距面0.3~0.6m;检测比空气轻气体探测器安装高度宜高释放源0.5~2m
说明:气体密度于0.97kg/m3(标准状态)即认比空气重气体密度于0.97kg/m3(标准状态)即认比空气轻。

可燃有毒气体报警器安装效果图

可燃有毒气体报警器使用双绞线

可燃气体探测器安装图

气体报警器故障说明

气体报警器安装注意事项


本文出处:学校实验室可燃气体报警器学校实验室可燃气体报警器厂家学校实验室可燃气体报警器价格转载请注明出处http://www.rqbjq.com


可燃气体报警器控制系统浓度报警及泄露点装置  控制系统浓度报警后,请勿打开燃气报警器开关,确认燃气泄漏的原因,并及时做出处理。原因不明时请联系有关燃气部门做彻底检查。报警时为燃气泄漏浓度已超过设定的报警浓度,确认燃气泄漏的原因排除后,按复位键消除报警数据。可燃气体报警器产生浓度报警信号后,所输出的控制信号被锁定,即使燃气浓度不再继续超限,所控制的设备也无法自动恢复报警前的状态。  泄露点气体探测装置?关于泄露点,应由工艺专业提供的泄露点位置,然后设置可燃气体报警器气体探测,气体探测器的覆盖范围应能包括泄露点的所在位置,并且要特别注意“死角”,如果是有毒性气体的话,覆盖半径较小,所以很有可能造成现场需要布置很多的探头,关于这点,从设计的角度来讲是不能够缩水的,因为有毒性气体的危害较大,而且规范中对此也有要求,因此从设计角度来讲,要依据规范来合理布置气体探测器。
